Дизельный генератор 160 кВт, АД-160 (ЯМЗ-238ДИ)

Дизельный генератор 160
кВт, АД-160 (ЯМЗ-238ДИ)

Цена:

от 1 590 000 ₽

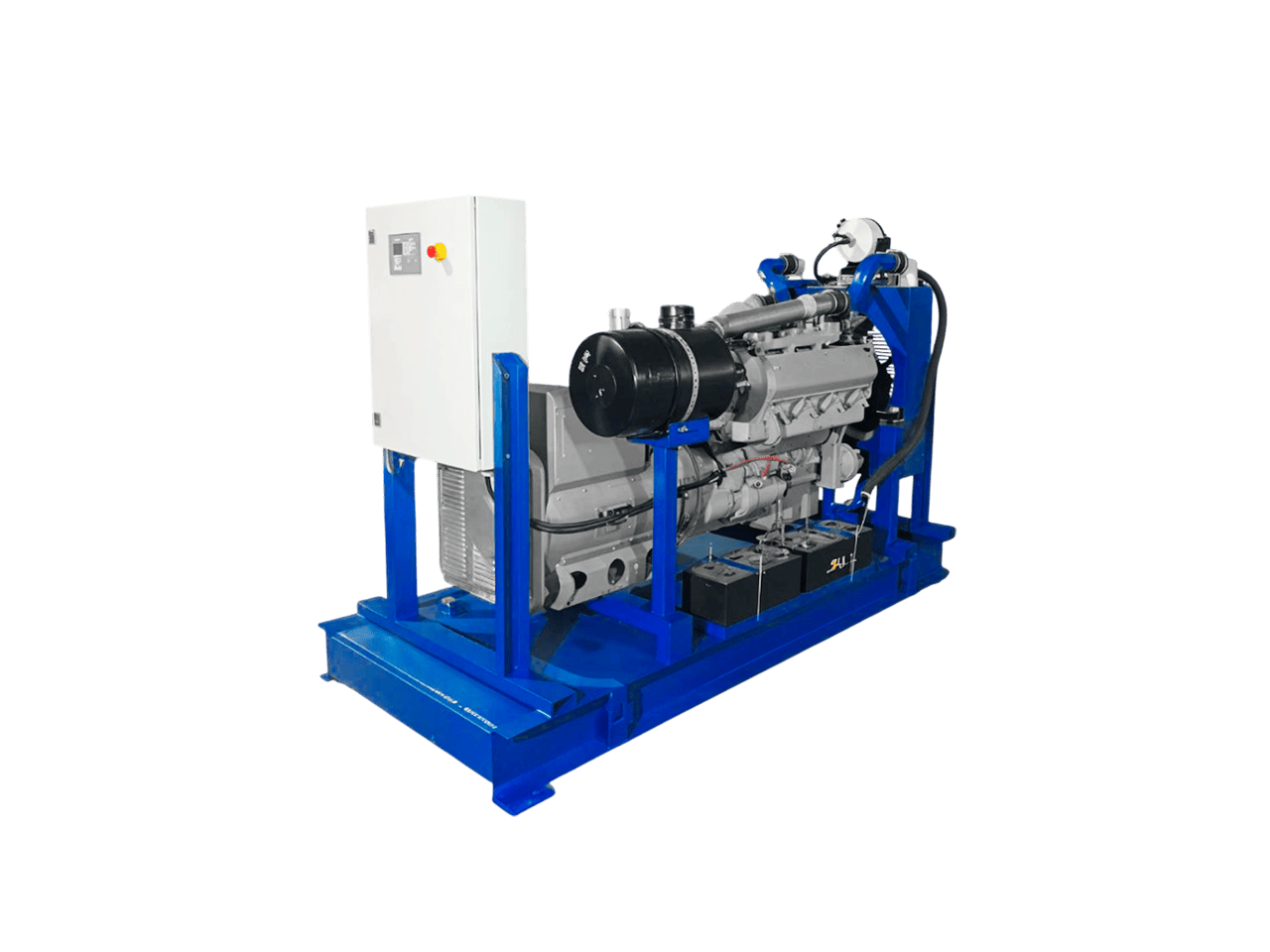

Дизель-генератор 160 кВт ЯМЗ-238ДИ

Дизельный генератор АД-160 на базе двигателя ЯМЗ-238ДИ — надежная электростанция 160 кВт, предназначенная для основного и резервного электроснабжения. Восьмицилиндровый двигатель Ярославского моторного завода отличается ремонтопригодностью и устойчивой работой в российских климатических и топливных условиях. В паре с ним работает бесщеточный синхронный генератор, выдающий 400 В при частоте 50 Гц.

Установка доступна в разных вариантах исполнения: открытая рама, шумозащитный кожух, утепленный контейнер "Север" и мобильный прицеп. Все модели оснащены встроенным топливным баком на 300 литров, обеспечивающим до 7 часов работы при полной нагрузке. Эффективная система охлаждения поддерживает стабильную температуру двигателя.

Генератор поддерживает ручной или автоматический запуск, что важно при резервном питании критически важных объектов. Система защиты включает контроль давления масла, температуры и уровня охлаждающей жидкости. Обслуживание двигателя требуется каждые 500 моточасов, а доступность запчастей и простота конструкции позволяют проводить ремонт даже в полевых условиях.

АД-160 широко применяется в ЖКХ, строительстве, агропромышленности, а также на объектах ТЭК, МВД и МЧС. Его выбирают за надежность, доступность комплектующих, адаптацию под отечественные условия и возможность автономной работы без участия оператора.

АД-160 может работать в режиме круглосуточной нагрузки, что делает его подходящим для объектов с постоянным потреблением энергии. В комплектации возможна установка подогревателя охлаждающей жидкости, упрощающего запуск двигателя при минусовых температурах. Встроенный пульт управления позволяет контролировать параметры работы в реальном времени. При необходимости генератор легко интегрируется в автоматизированные системы электроснабжения объекта.

Заказы на АД-160 принимает производитель — компания «НХМ-ДИЗЕЛЬ» по телефону +7 (343) 383-52-97. Актуальные цены указаны в прайсе, но возможны нюансы из-за наличия опций. Все вопросы можно решить по тому же телефону в Екатеринбурге.

Основные характеристики

Модель ДЭС

АД-160 (ЯМЗ-238ДИ)

Основная мощность

160 кВт / 200 кВА

Резервная мощность

175 кВт / 220 кВА

Вырабатываемый ток

3-фазный / 400 В / 50 Гц

Расход топлива (75% нагрузки)

35.5 л/ч

Топливный бак

300 л

Автономная работа

8.5 ч

Габариты ДЭС, Д х Ш х В

2840 х 1100 х 1600 мм

Масса ДЭС

2650 кг

Габариты и масса дизель-генератора 160 кВт ЯМЗ-238ДИ (ДГУ АД-160-Т400-Р1 ) указаны для открытого исполнения дизель-генератора 160 кВт (ЯМЗ-238ДИ) на раме в базовой комплектации, полностью заправленной моторным маслом, охлаждающей жидкостью, без дизельного топлива. Расход топлива дизельного генератора 160 кВт на двигателе ЯМЗ-238ДИ указан при плотности топлива 0,84 кг/л.

ДГУ на двигателях ЯМЗ:

Уверенный пуск в холодных условиях

Увеличенный ресурс двигателей

«Запас» по мощности

Адаптированы к разному качеству топлива

Увеличенный межсервисный интервал

Доступность и взаимозаменяемость

Простота ремонта

Технические характеристики - дизельный генератор 160 кВт ЯМЗ (АД-160-Т400), открытое исполнение

Основные характеристики

Основная мощность ¹

160 кВт / 200 кВА

Резервная мощность ²

175 кВт / 220 кВА

Род тока

переменный, 3-фазный

Номинальная частота

50 Гц

Номинальное напряжение

400 В

Номинальная сила тока

288 А

Коэффициент мощности, cos φ

0,8

Класс применения ДЭС по ГОСТ Р 53987-2010 / ИСО 8528-1:2005

Расход топлива

При 100% мощности

46,9 л/ч

При 75% мощности

35,5 л/ч

При 50% мощности

24,3 л/ч

Автономная работа от встроенного топливного бака, при 75% мощ.

8,5 ч

Топливная эффективность - затраты ДТ на выработку 1000 кВт*ч электрической энергии

295,7 л

Заправочные емкости

Топливный бак

300 л

Система охлаждения

40 л

Система смазки

22 л

Аккумуляторные батареи (АКБ)

2 x 190 А*ч

Открытое исполнение дэс

Габариты, Д х Ш х В ⁴

2840 х 1100 х 1600 мм

Масса ⁵

2650 кг

Характеристики двигателя

Модель двигателя

ЯМЗ-238ДИ

Страна производства

Россия

Тип двигателя

дизельный, 4-тактный

Основная мощность

213 кВт

Резервная мощность

234,3 кВт

Рабочий объём двигателя

14,86 л

Число, расположение цилиндров

8, V-образное

Диаметр цилиндра / ход поршня

130 х 140 мм

Степень сжатия

15,2:1

Порядок работы цилиндров

1-5-4-2-6-3-7-8

Номинальная частота вращения

1500 мин^-1

Тип регулятора частоты вращения

механическая, без поддержки CAN-шины

Система впрыска топлива

прямой впрыск, ТНВД с механическим регулятором

Вид наддува воздуха

турбонаддув

Система охлаждения

жидкостная

Отбор мощности на вентилятор

7 кВт

Шаг приема нагрузки (step-load, G2), отн. основной мощности

100 %

Номинальное напряжение электрической системы

24 В

Удельный расход топлива ³

при 100% ном. мощности

216 г/кВт*ч

при 75% ном. мощности

0 г/кВт*ч

при 50% ном. мощности

0 г/кВт*ч

Удельный расход масла на угар (100% ном. мощн.)

относительно расхода топлива

0.5 %

абсолютный расход

0,23 л/ч

удельный расход

1,1 г/кВт*ч

Стандартный период замены
моторного масла ⁶

250 моточасов

Рабочий ресурс двигателя

12000 моточасов

Прочее оборудование

Глушитель

промышленный глушитель (уровень демпфирования шума 12 -15 дБА), с сильфоном и искрогасителем

Защита генератора

3-фазный автомат защиты с независимым расцепителем

Характеристики генератора Leroy-Somer

Модель генератора

Leroy-Somer LSA 46.2 M5

Страна производства

Франция

Тип генератора переменного тока

3-фазный, 4-полюсной, синхронный, бесщеточный, одноопорный, 50 Гц, 400/230 В

Номинальная сила тока

288 А

Номинальная мощность, cos φ=0,8

160 кВт / 200 кВА

КПД генератора, при 100% нагрузки

92,3 %

КПД генератора, при 75% нагрузки

93 %

Система возбуждения

SHUNT, опция: независимое возбуждение – AREP

Автоматический регулятор напряжения (AVR)

R 250 (SHUNT) / R 450 (AREP), 1-фазное считывание выходного напряжения

Точность регулирования напряжения

±0,5%

Допустимая перегрузка по току

до 1 часа - 110%
до 2 минут - 150%
AREP: до 10 секунд – 300%

Допустимый ток короткого замыкания (симметричное, 3-фазное)

SHUNT – не допускается AREP - 300%
(3 х Inom), 10 с

Коэффициент нелинейных искажений (THD), 3-фазная нагрузка

< 2.5% (без нагрузки)
< 2.5% (с нагрузкой)

Обмотки генератора

12 проводов, «шаг 2/3», схема соединения – «звезда»

Степень защиты

IP23

Класс изоляции

Рабочий ресурс генератора

100 000 часов

Характеристики генератора Linz Electric

Модель генератора

Linz Electric PRO28S B/4

Страна производства

Италия

Тип генератора переменного тока

3-фазный, 4-полюсной, синхронный, бесщеточный, одноопорный, 50 Гц, 400/230 В

Номинальная сила тока

288 А

Номинальная мощность, cos φ=0,8

160 кВт / 200 кВА

КПД генератора, при 100% нагрузки

91,7 %

КПД генератора, при 75% нагрузки

92,3 %

Система возбуждения

независимое возбуждение (аналог AREP от Leroy-Somer)

Автоматический регулятор напряжения (AVR)

HVR-30, 3-фазное считывание выходного напряжения

Точность регулирования напряжения

±1%

Допустимая перегрузка по току

до 1 часа (каждые 6 ч) - 110%
до 2 минут - 150%
до 10 секунд – 300%

Допустимый ток короткого замыкания (симметричное, 3-фазное)

300%
(3 х Inom), 10 с

Коэффициент нелинейных искажений (THD), 3-фазная нагрузка

< 3% (без нагрузки)
< 3% (с нагрузкой)

Обмотки генератора

12 проводов, «шаг 2/3», схема соединения – «звезда», тропическая пропитка всех обмоток

Степень защиты

IP23

Рабочий ресурс генератора

100 000 часов

Система управления

Пульт управления ДЭС

цифровой
на контроллере ComAp InteliLiteNT (Чехия)

Автоматический ввод резерва (АВР)

да (опционально)

Параллельная работа ДЭС

да (опционально)

Удаленный мониторинг и управление

да (опционально)

Интеграция с источником бесперебойного питания (ИБП)

да (опционально)

Степень автоматизации по ГОСТ Р 53174-2008, ГОСТ 14228-80

Работа в сети с «глухозаземлённой» / «изолированной» нейтралью

да / да

¹ Основная мощность (Prime power) - в соответствии с ГОСТ 13822-82. В течение 1 часа допускается нагрузка до 110% основной (номинальной) мощности. Между перегрузками должен быть перерыв, необходимый для установления нормального теплового режима. Суммарная наработка в режиме 10% перегрузки не должна превышать 10 % времени, отработанного дизельным двигателем с начала эксплуатации или после ремонта.

² Резервная мощность (Stand-by power) - в соответствии с ГОСТ 10150-88. Годовая наработка не должна превышать 500 моточасов. Перегрузки недопустимы.

³ Расход топлива указан для различных нагрузок (100%, 75% и 50% относительно основной мощности ДГУ АД-160 ЯМЗ), при плотности дизельного топлива 0,84 кг/литр, с синхронным генератором Leroy-Somer.

⁴ Габариты дизель-электростанции ЯМЗ 160 кВт указаны для комплектации ДЭС с синхронным генератором Leroy-Somer.

⁵ Масса дизель-электростанции ЯМЗ 160 кВт указана для комплектации ДЭС с синхронным генератором Leroy-Somer, с учетом охлаждающей жидкости и моторного масла, без учета дизельного топлива.

⁶ Период замены моторного масла в зависимости от условий эксплуатации дизель-электростанции ЯМЗ 160 кВт (например, при повышенной загрязненности окружающего воздуха) может снижаться – обязательно проверяйте рекомендации производителя двигателя по периодичности проведения ТО.

⁷ Дизельная электростанция ЯМЗ 160 кВт по умолчанию поставляется с «изолированной» нейтралью. При необходимости настройки ДЭС для работы в сети с «глухозаземлённой» нейтралью, сообщите об этом нашему менеджеру при заказе ДГУ 160 кВт ЯМЗ.
