Дизельный генератор АД-100 (ЯМЗ-238М2)
Дизельный генератор
АД-100 (ЯМЗ-238М2)

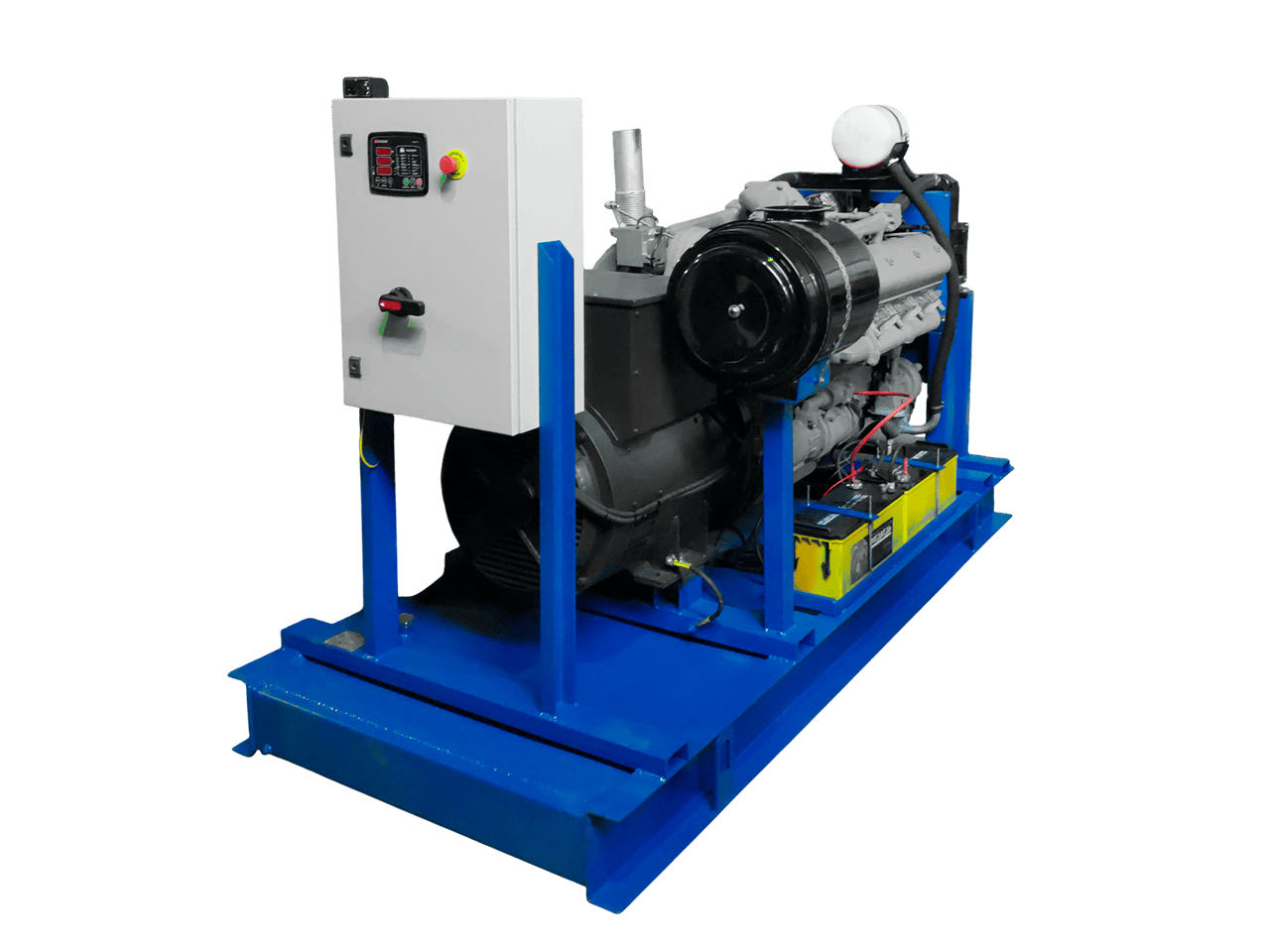

Дизель-генератор 100 кВт ЯМЗ-238М2
В основе дизельного генератора АД-100 восьмицилиндровый V-образный дизельный мотор ЯМЗ-238М2, произведенный Ярославским моторным заводом. Дизель с непосредственным впрыском топлива оснащен механическим регулятором частоты вращения. Для поддержания оптимального температурного режима используется жидкостная система охлаждения.
Электрическая энергия вырабатывается синхронным генератором бесщеточного типа. Он преобразует механическую энергию от двигателя в электричество, обеспечивая четкие параметры выходного напряжения и частоты. Все узлы генератора надежно закреплены на прочной раме, которая облегчает транспортировку и обеспечивает устойчивость установки при работе.
За управление отвечает панель с контроллером и набором измерительных приборов — вольтметр, амперметр, частотомер, счетчик моточасов, а также кнопки для запуска и остановки, система аварийной сигнализации.
Для безопасной и эффективной работы важны правильная установка и подключение дизельного генератора АД-100.
- Генератор должен быть установлен на прочном, ровном и фундаменте, способном выдержать его вес.
- Необходима достаточная приточно-вытяжная вентиляция для отвода тепла и продуктов сгорания и обеспечения двигателя свежим воздухом.
- Должны соблюдаться безопасные расстояния от стен и других объектов для обеспечения доступа к оборудованию для обслуживания и ремонта.
- Если генератор устанавливается на улице, требуется навес или контейнер для защиты от дождя, снега и прямых солнечных лучей.
Дизельные генераторы АД-100 могут иметь разный уровень автоматизации. В самом простом варианте генератор запускается вручную, оператор сам следит за параметрами и переключает нагрузку. При автоматическом запуске ДЭС включается сама при отключении электроэнергии и останавливается при ее восстановлении. Для этого используется блок АВР.
Полностью автоматизированные установки дополнительно защищены от перегрузок, перегрева, низкого давления масла и других аварий. Наивысший уровень — комплексная автоматизация с параллельной работой нескольких генераторов. Такая система обеспечивает надежное электроснабжение и равномерное распределение нагрузки на крупных объектах.
Компания «НХМ-Дизель» поставляет ДГУ АД-100 в выбранной комплектации с доставкой в Екатеринбурге и области. Чтобы купить установку, достаточно позвонить по телефону или оставить заявку на сайте. Цена зависит от варианта автоматизации и опционального сопровождения.
Основные характеристики
Габариты и масса дизель-генератора 100 кВт ЯМЗ-238М2 (ДГУ АД-100-Т400-Р1 ) указаны для открытого исполнения дизель-генератора 100 кВт (ЯМЗ-238М2) на раме в базовой комплектации, полностью заправленной моторным маслом, охлаждающей жидкостью, без дизельного топлива. Расход топлива дизельного генератора 100 кВт на двигателе ЯМЗ-238М2 указан при плотности топлива 0,84 кг/л.
ДГУ на двигателях ЯМЗ-238М2:
Уверенный пуск в холодных условиях
Увеличенный ресурс двигателей
«Запас» по мощности
Адаптированы к разному качеству топлива
Увеличенный межсервисный интервал
Доступность и взаимозаменяемость
Простота ремонта
Технические характеристики - дизельный генератор 100 кВт ЯМЗ (АД-100-Т400), открытое исполнение
Основные характеристики
Характеристики двигателя
моторного масла 6
Прочее оборудование
Характеристики генератора Leroy-Somer
до 2 минут - 150%
AREP: до 10 секунд – 300%
(3 х Inom), 10 с
< 5% (с нагрузкой)
Характеристики генератора Linz Electric
до 2 минут - 150%
до 10 секунд – 300%
(3 х Inom), 10 с
< 3% (с нагрузкой)
Система управления
на контроллере ComAp InteliLiteNT (Чехия)
1 Основная мощность (Prime power) - в соответствии с ГОСТ 13822-82. В течение 1 часа допускается нагрузка до 110% основной (номинальной) мощности. Между перегрузками должен быть перерыв, необходимый для установления нормального теплового режима. Суммарная наработка в режиме 10% перегрузки не должна превышать 10 % времени, отработанного дизельным двигателем с начала эксплуатации или после ремонта.
2 Резервная мощность (Stand-by power) - в соответствии с ГОСТ 10150-88. Годовая наработка не должна превышать 500 моточасов. Перегрузки недопустимы.
3 Расход топлива указан для различных нагрузок (100%, 75% и 50% относительно основной мощности ДГУ АД-100 ЯМЗ), при плотности дизельного топлива 0,84 кг/литр, с синхронным генератором Leroy-Somer.
4 Габариты дизель-электростанции ЯМЗ 100 кВт указаны для комплектации ДЭС с синхронным генератором Leroy-Somer.
5 Масса дизель-электростанции ЯМЗ 100 кВт указана для комплектации ДЭС с синхронным генератором Leroy-Somer, с учетом охлаждающей жидкости и моторного масла, без учета дизельного топлива.
6 Период замены моторного масла в зависимости от условий эксплуатации дизель-электростанции ЯМЗ 100 кВт (например, при повышенной загрязненности окружающего воздуха) может снижаться – обязательно проверяйте рекомендации производителя двигателя по периодичности проведения ТО.
7 Дизельная электростанция ЯМЗ 100 кВт по умолчанию поставляется с «изолированной» нейтралью. При необходимости настройки ДЭС для работы в сети с «глухозаземлённой» нейтралью, сообщите об этом нашему менеджеру при заказе ДГУ 100 кВт ЯМЗ.
