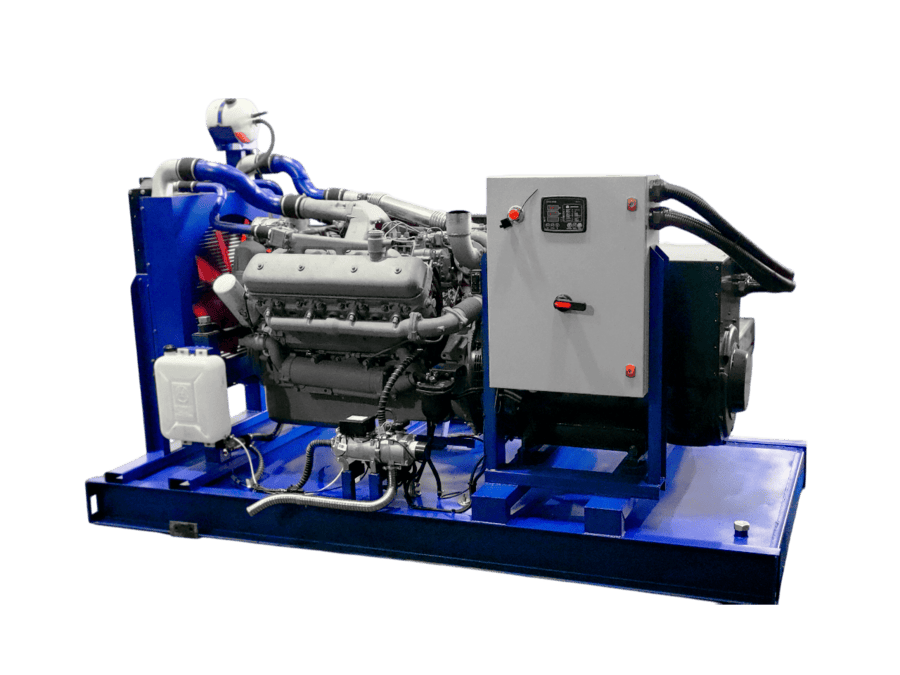

Дизельный генератор АД-120 (ЯМЗ)
Дизельный генератор
АД-120 (ЯМЗ)
Дизель-генератор 120 кВт ЯМЗ
Дизельный генератор АД-120 (ЯМЗ) — трехфазная электростанция для стабильного электроснабжения в качестве основного источника или резерва. В основе — двигатель ЯМЗ-236БИ: 6-цилиндровый, V-образный, 4-тактный дизель с турбонаддувом. Это один из самых ремонтопригодных моторов на рынке, рассчитанный на работу в сложных российских условиях. Ресурс до капитального ремонта достигает 18 000 моточасов, межсервисный интервал — от 250 до 500 часов.
Установка комплектуется синхронным бесщеточным генератором (например, Marelli Motori или БГ-120-4У2), рассчитанным на 400/230 В, 50 Гц. Благодаря автоматическому регулятору напряжения (AVR) точность выдачи напряжения составляет ±0,5–1,5%. Генератор установлен на прочной раме с виброопорами, оснащен 300-литровым баком (до 10 ч автономной работы при нагрузке 75%), электростартером на 24 В и интеллектуальным контроллером Deif CGC-400.
Возможна поставка в шумозащитном кожухе или всепогодном контейнере "Север". АД-120 широко используется на стройплощадках, промобъектах, вахтовых поселках и частных хозяйствах. Отличается доступным сервисом, высокой надежностью и неприхотливостью к качеству топлива.
Рекомендации по эксплуатации генератора АД-120 (ЯМЗ)
- Устанавливают генератор на твердую, горизонтальную площадку, обеспечивая свободный доступ для обслуживания и заправки. Расстояние до потребителей электроэнергии должно быть минимальным (не более 50 м) для снижения потерь.
- Перед запуском необходимо убедиться в наличии топлива, масла и антифриза. При температуре ниже 0 °C используют зимние сорта масла и дизтоплива. После запуска прогрейте двигатель до рабочей температуры перед подключением нагрузки.
- Нельзя допускать длительную работу без нагрузки — это ускоряет износ. Рекомендуется эксплуатировать генератор при нагрузке 60–80% от номинала. Допускается кратковременная нагрузка до 100%.
- Необходима регулярная проверка уровней топлива, масла, ОЖ. Замена масла — каждые 250–500 моточасов. Следите за чистотой фильтров. Ведите журнал учета наработки и ТО.
- При длительном простое — сливают топливо и ОЖ, отключают аккумуляторы.
Заказать ДГУ АД-120 можно по телефону +7 (343) 383-52-97 у компании-производителя «НХМ-ДИЗЕЛЬ» в Екатеринбурге.
Основные характеристики
Габариты и масса дизель-генератора 120 кВт ЯМЗ (ДГУ АД-120-Т400-Р1 ) указаны для открытого исполнения дизель-генератора 120 кВт (ЯМЗ) на раме в базовой комплектации, полностью заправленной моторным маслом, охлаждающей жидкостью, без дизельного топлива. Расход топлива дизельного генератора 120 кВт на двигателе ЯМЗ указан при плотности топлива 0,84 кг/л.
ДГУ на двигателях ЯМЗ:
Уверенный пуск в холодных условиях
Увеличенный ресурс двигателей
«Запас» по мощности
Адаптированы к разному качеству топлива
Увеличенный межсервисный интервал
Доступность и взаимозаменяемость
Простота ремонта
Технические характеристики - дизельный генератор 120 кВт ЯМЗ (АД-120-Т400), открытое исполнение
Основные характеристики
Характеристики двигателя
моторного масла 6
Прочее оборудование
Характеристики генератора Leroy-Somer
до 2 минут - 150%
AREP: до 10 секунд – 300%
(3 х Inom), 10 с
< 5% (с нагрузкой)
Характеристики генератора Linz Electric
до 2 минут - 150%
до 10 секунд – 300%
(3 х Inom), 10 с
< 3% (с нагрузкой)
Система управления
на контроллере ComAp InteliLiteNT (Чехия)
1 Основная мощность (Prime power) - в соответствии с ГОСТ 13822-82. В течение 1 часа допускается нагрузка до 110% основной (номинальной) мощности. Между перегрузками должен быть перерыв, необходимый для установления нормального теплового режима. Суммарная наработка в режиме 10% перегрузки не должна превышать 10 % времени, отработанного дизельным двигателем с начала эксплуатации или после ремонта.
2 Резервная мощность (Stand-by power) - в соответствии с ГОСТ 10150-88. Годовая наработка не должна превышать 500 моточасов. Перегрузки недопустимы.
3 Расход топлива указан для различных нагрузок (100%, 75% и 50% относительно основной мощности ДГУ АД-120 ЯМЗ), при плотности дизельного топлива 0,84 кг/литр, с синхронным генератором Leroy-Somer.
4 Габариты дизель-электростанции ЯМЗ 120 кВт указаны для комплектации ДЭС с синхронным генератором Leroy-Somer.
5 Масса дизель-электростанции ЯМЗ 120 кВт указана для комплектации ДЭС с синхронным генератором Leroy-Somer, с учетом охлаждающей жидкости и моторного масла, без учета дизельного топлива.
6 Период замены моторного масла в зависимости от условий эксплуатации дизель-электростанции ЯМЗ 120 кВт (например, при повышенной загрязненности окружающего воздуха) может снижаться – обязательно проверяйте рекомендации производителя двигателя по периодичности проведения ТО.
7 Дизельная электростанция ЯМЗ 120 кВт по умолчанию поставляется с «изолированной» нейтралью. При необходимости настройки ДЭС для работы в сети с «глухозаземлённой» нейтралью, сообщите об этом нашему менеджеру при заказе ДГУ 120 кВт ЯМЗ.
