Мобильные опрессовочные центры (АОМЦ)

Компанией NHM-DIZEL представлено специализированное решение для предприятий теплоснабжения — мобильные опрессовочные центры для проведения гидравлических испытаний трубопроводов тепловых сетей перед началом и по завершении отопительного сезона.
АОМЦ с гидродетекторами позволяют проводить локальные испытания отдельных участков тепловых сетей, что сокращает сроки планового отключения горячего водоснабжения до 72 часов.

Исключается необходимость повышения давления на теплогенерирующих установках и проведения одновременных испытаний всей магистрали. Повышается эффективность, оперативность и безопасность гидравлических проверок состояния тепловых сетей.

Принцип работы:

1.   Участок трубопровода изолируется с помощью запорной арматуры.

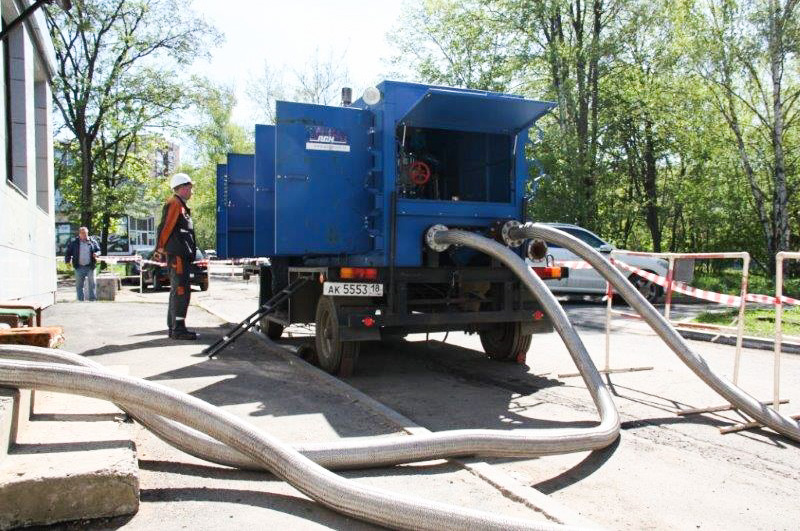

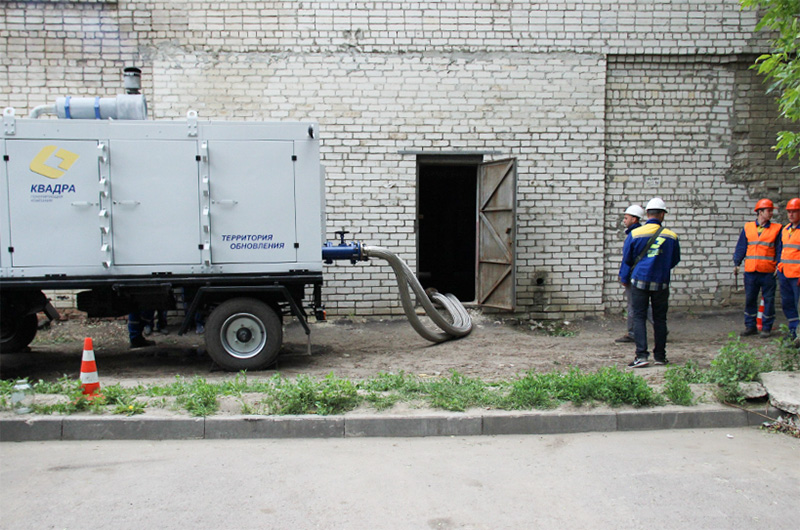

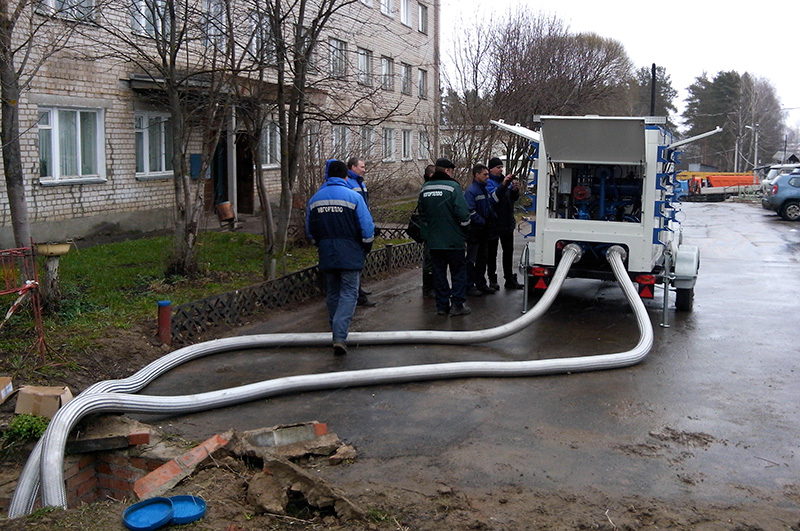

2.   К подающему и обратному трубопроводам подключаются металлические рукава высокого давления.

3.   Осуществляется перекачка теплоносителя между трубопроводами, что создает повышенное давление в замкнутом контуре.

4.   Падение давления в процессе испытания сигнализирует о возможных дефектах в трубопроводе.

Техническое описание гидродетектора АОМЦ

В качестве привода используется дизельный двигатель, который может быть произведен Минским моторным заводом (Беларусь) или Ярославским моторным заводом (Россия). Установка способна принимать до 100% нагрузки одновременно, что обеспечивает ее высокую производительность. Топливная система допускает использование дизельного топлива нестандартного качества, что расширяет возможности эксплуатации в различных условиях.

Конструкция установки предусматривает упрощенное техническое обслуживание, благодаря чему снижается время и затраты на сервисные работы. Механизм отбора мощности обеспечивает соединение ключевых узлов установки и позволяет отключать насосный агрегат при необходимости работы двигателя на холостом ходу, например, для предварительного прогрева перед началом работы.

Для защиты оборудования предусмотрен погодозащитный капот. Он защищает опрессовочные установки от атмосферных осадков, механических повреждений и несанкционированного доступа. Капот оснащен боковыми дверцами для удобного доступа к основным узлам при обслуживании, а также наружными стойками для размещения рукавов. Установка может быть дополнительно оборудована шумозащитным кожухом, что позволяет использовать ее вблизи жилых территорий и в ночное время.

Гидродетектор установлен на двухосном прицепе для перевозки по дорогам общего пользования. Установка рассчитана на эксплуатацию в температурном диапазоне от -10°C до +40°C при относительной влажности воздуха до 75%.

Функциональные возможности:

·        Повышение качества испытаний на 40%.

·        Снижение вероятности аварий на 30%.

Программное обеспечение визуализирует параметры испытаний в графическом формате, включая:

·        температуру рабочей жидкости (воды).

·        расход рабочей жидкости.

·        давление на входе в насос.

·        давление на выходе из насоса.

В линейке гидродетекторов АОМЦ представлено шесть модификаций, различающихся по производительности и давлению.  В качестве силового привода используются дизельные двигатели Hyundai (Doosan) производства Южной Кореи либо шведские двигатели Volvo Penta Такая конфигурация позволяет адаптировать установки под различные условия эксплуатации и требования стандартов EN и ASME B31.3, где предусмотрено создание давления, превышающего рабочее в 1,5 раза.

Насосная часть

Многоступенчатые секционные центробежные насосы представляют собой гидравлические агрегаты, предназначенные для перекачивания жидкостей, в частности воды, под высоким давлением. Их конструктивная особенность заключается в последовательном расположении нескольких рабочих колес на одном валу, каждое из которых размещено в отдельной секции корпуса. Каждая ступень насоса поэтапно увеличивает давление, что позволяет достигать высокого напора при сравнительно компактных размерах установки.

Одним из ярких примеров таких насосов является модель SAER TMB, производимая итальянской компанией SAER. Насос рассчитан на работу с горячей водой до 90 °C. Среди конструктивных преимуществ — использование износостойких материалов, оптимизированная гидравлическая часть и продуманная система уплотнений для герметичности при работе с нагретой жидкостью.

К этому классу насосов принадлежат и ЦНСг — российские многоступенчатые секционные насосы, разработанные для перекачки воды, включая горячую (до 90 °C). Агрегаты выделяются простой конструкцией, удобством в обслуживании и адаптацией к условиям эксплуатации, характерным для стран СНГ. Линейка насосов ЦНСг включает различные типоразмеры, что позволяет подобрать вариант комплектации по параметрам напора и производительности.

Характеристики установок с многоступенчатыми насосами:

• Благодаря ступенчатой конструкции обеспечивается значительный напор, необходимый для преодоления гидравлического сопротивления в протяженных и сложных системах.
• Работа с горячей водой. Способность перекачивать жидкость с температурой до 90 °C позволяет использовать оборудование в теплоснабжении и опрессовке, требующих циркуляции нагретой среды.
• Предусмотрена возможность управления производительностью за счет регулировки частоты вращения электродвигателя или применения запорно-регулирующей арматуры.
• Качественные материалы и продуманная конструкция обеспечивают длительный срок службы при условии корректной эксплуатации и технического обслуживания.
• Современные насосы обладают высоким КПД, что способствует снижению энергозатрат при перекачке жидкости.

Выбор между моделями SAER TMB и ЦНСг зависит от технических требований конкретной системы.

Купить опрессовочные мобильные станции производства NHM-DIZEL можно заказав по телефону +7 (343) 383-52-97, на сайте или в офисе в Екатеринбурге. Для уточнения конфигурации установки и опциональных расширений свяжитесь с менеджерами компании. Внесение конструктивных изменений в базовую схему проводится в процессе сборки станции. Цена готового агрегата зависит от конструктивных особенностей, марки установленного насоса и двигателя.

Способности установки

Быстро локализует прорывы

Гидродетектор АОМЦ последовательно тестирует малые участки сети. Обнаружить прорыв можно оперативно, а для его устранения не требуется останавливать все работы разом.

Не требует массовых отключений потребителей

На время испытаний с помощью АОМЦ не надо отключать целые районы города. А внеплановую опрессовку труб можно проводить, не создавая неудобств соседним кварталам.

Сокращает сроки выполнения опрессовочных работ

Рабочие часы не тратятся на поддержание давления, обход всей сети и осмотр многочисленных контрольных точек. Как следствие – уменьшаются сроки отключения горячей воды в домах потребителей с 14 до 3 дней.

Продлевает ресурс оборудования стационарных станций

Гидродетектор проводит испытания более бережно по отношению к инфраструктуре. Это особенно важно в связи с большим износом теплотрасс.

Гарантирует безопасность испытаний

Меньше разрывов и аварий, меньше вероятность травм и ущерба имуществу как во время работ, так и в период между испытаниями. Регулярная опрессовка теплотрассы с помощью АОМЦ позволяет постоянно держать тепловые сети в рабочем состоянии.

Модельный ряд

Возможно использование двигателей Hyundai (Doosan) (Южная Корея) или Volvo Penta (Швеция).
