Первая степень автоматизации ДГУ

Дизель-генераторные установки (ДГУ) первой степени автоматизации оснащаются базовым набором автоматических функций, необходимых для обеспечения безопасной и устойчивой работы оборудования при ручном запуске и остановке. Ключевые автоматизированные процессы — регулировка частоты вращения дизельного двигателя, контроль напряжения, поддержание температуры в системах охлаждения и/или смазки. Предусмотрена защита генератора и двигателя от аварийных режимов — короткого замыкания, перегрузок, снижения давления масла, перегрева и превышения допустимой частоты вращения. Для управления и контроля работы установки требуется постоянное присутствие оператора.

Шкафы управления ДГУ с первой степенью автоматизации сравнительно простые по устройству. В состав входят:

• Контрольно-измерительные устройства — аналоговые или цифровые вольтметры, амперметры и частотомеры, отображающие основные электрические параметры генератора.
• Средства защиты — автоматические выключатели или предохранители, обеспечивающие защиту генератора и цепей управления от перегрузок и коротких замыканий; реле контроля давления масла и температуры охлаждающей жидкости.
• Элементы управления — кнопки и переключатели для ручного запуска и остановки двигателя, а также для активации дополнительных функций, если таковые предусмотрены.
• Сигнальные индикаторы — лампы, информирующие о наличии аварий (например, перегрев или пониженное давление масла) и текущем режиме работы оборудования.
• Клеммные соединения для подключения силовых кабелей от генератора к нагрузке, цепей управления и датчиков.

Конструктивно шкаф управления представляет собой металлический корпус, внутри которого размещены все перечисленные компоненты. На фронтальной панели устанавливаются органы управления, индикаторы и приборы для удобства эксплуатации и визуального контроля. Электрические соединения внутри шкафа выполняются в соответствии с принципами безопасной коммутации.

Купить шкаф управления 1 степени автоматизации предлагает компания NHM-DIZEL (Екатеринбург). Конфигурацию шкафа, схему подключения и другие технические вопросы уточните по телефону +7 (343) 383-52-97, линии обратной связи на сайте или в офисе компании.

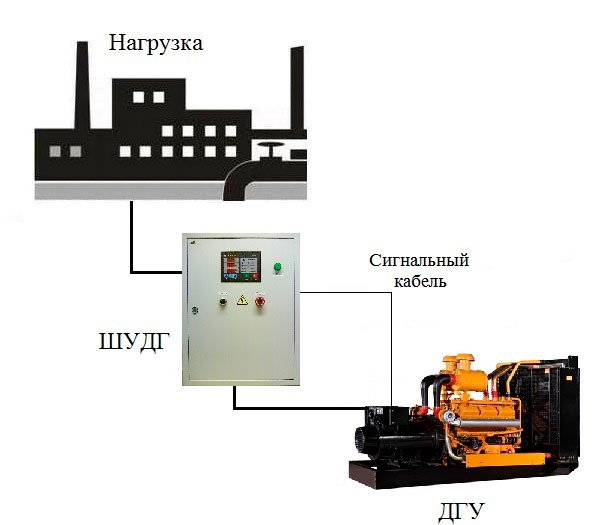

Схема подключения
