Шкаф управления ШУДП

Информация для заказа

Оставить заявку

Также вы можете отправить вашу заявку на почту: info@nhm-dizel.ru

Либо позвонить по телефону:

Екатеринбург: +7 (343) 383-52-97

Шкаф управления дизельным противопожарным насосом (ШУДП) предназначен для управления дизельным насосным агрегатом в ручном режиме в системах противопожарного водоснабжения. Основной функционал ШУДП включает запуск и остановку двигателя вручную, а также постоянный контроль над его работой. Осуществляется мониторинг давления масла, температуры антифриза, уровня топлива, состояния аккумуляторной батареи и моточасов. В случае отклонения контролируемых параметров от допустимых значений срабатывает сигнал аварийного состояния. В отдельных модификациях шкафа предусмотрена функция автоматической остановки двигателя при выходе режима за установленные пределы.

Особенности конструкции

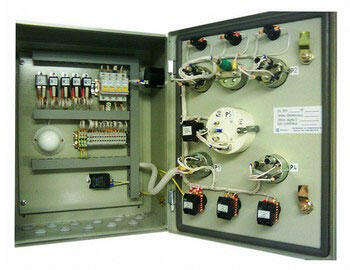

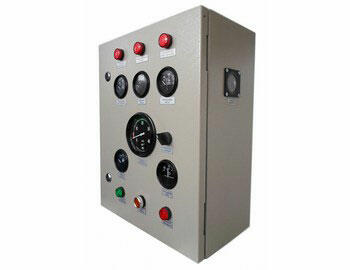

Типовой состав шкафа управления включает металлический корпус с дверцей, обеспечивающий степень защиты IP54 или иную в зависимости от конкретного исполнения. Внутри размещена панель с элементами индикации и управления (кнопки запуска и остановки двигателя, световые индикаторы).

В зависимости от модификации применяются либо стрелочные приборы (например, манометр и термометр), либо жидкокристаллический дисплей. Предусмотрен также ключ-переключатель ручного режима работы и звуковой сигнализатор. В состав входят силовые коммутационные устройства — пускатели, контакторы и реле, а также автоматические выключатели, выполняющие функцию защиты электрических цепей. Подключение внешних цепей осуществляется через клеммные колодки. В более современных версиях, таких как ШУДП-К, используется контроллер на базе, например, Datakom DKG-119. В некоторых исполнениях также устанавливаются аккумуляторная батарея и зарядное устройство.
