Шкафы АВР

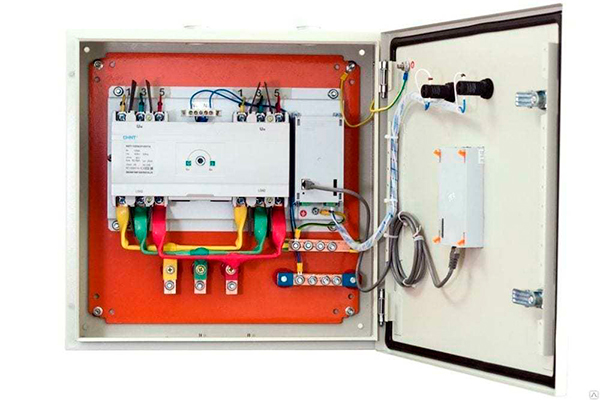

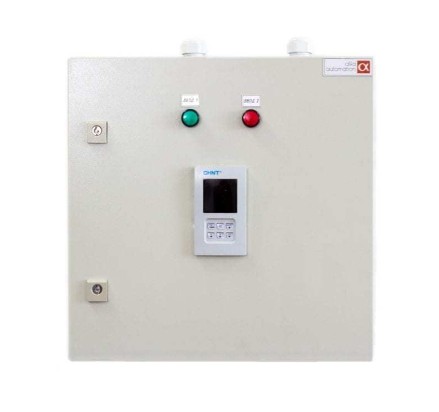

Щит автоматического ввода резерва (АВР) предназначен для переключения нагрузки с основного источника питания на резервный при возникновении аварийной ситуации (например, пропадании напряжения, обрыве фазы и т.п.) и обратного переключения при восстановлении питания.

Устройство рассчитано на работу при напряжении 220/380 В переменного тока с частотой 50 Гц. Номинальный ток может составлять от 10 А до 630 А и выше, в зависимости от конкретного исполнения и комплектации. Количество вводов обычно два — основной и резервный, однако возможны исполнения с тремя вводами, включая, например, генераторный. Время переключения между вводами 0,2–0,5 секунды. Степень защиты оборудования — от IP21 до IP54 в соответствии с ГОСТ 14254. Климатическое исполнение соответствует категориям У3, У3.1 или УХЛ4 по ГОСТ 15150. Рабочий температурный диапазон составляет от –5 °С до +40 °С.

Оборудование контролирует наличие напряжения на основном и резервном вводах, симметрию фаз, правильность чередования фаз, а также выход напряжения за установленные пределы как в сторону повышения, так и понижения. В качестве коммутационных аппаратов применяются автоматические выключатели или контакторы с механической либо электрической блокировкой. Управление работой АВР осуществляется на основе релейной логики, либо с использованием микропроцессорных контроллеров. Предусмотрена индикация наличия напряжения на вводах, текущего состояния системы (включен основной или резервный ввод, наличие аварии). Защита от КЗ и перегрузки посредством установленных автоматических выключателей.

В зависимости от проекта мы собираем АВР на различно защитно-комутационном оборудовании:

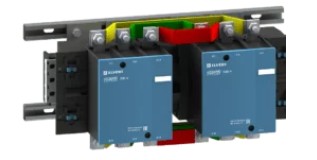

На контакторах

На автоматических выключателях с моторным приводом

На рубильниках с моторным приводом

Опции:

секционный автоматический выключатель;
возможность подключения генератора;
дистанционное управление и мониторинг;
сохранение информации о переключениях, авариях и других событиях;
дополнительные световые и звуковые сигналы о состоянии АВР и аварийных ситуациях;
возможность принудительного переключения между вводами с помощью кнопок или переключателей;
защита от импульсных перенапряжений (УЗИП);
функции контроля напряжения, тока, частоты и других параметров сети;
настройка времени задержки при переключении между вводами;
исполнение с обогревом;
навесные, напольные, встраиваемые корпуса с различной степенью защиты IP;
дополнительные реле для выдачи сигналов о состоянии АВР во внешние цепи.

При выборе щита АВР необходимо учитывать требования конкретного объекта, величину нагрузки, количество и тип вводов, необходимые функции и условия эксплуатации.

Купить щиты АВР производства NHM-DIZEL в Екатеринбурге можно на сайте компании, позвонив по телефону +7 (343) 383-52-97, или оставив заявку на почте. Для уточнения конфигурации щита и опциональных расширений свяжитесь с нашими сотрудниками любым удобным способом.
